Elco Trigon XXL




Auslieferungsumfang:

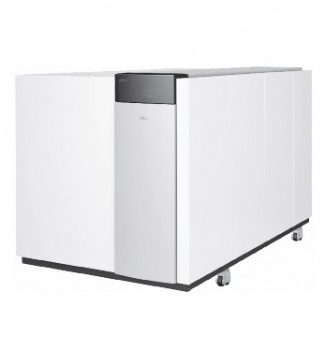

Der TRIGON® XXL ist werksseitig montiert und wird einzeln auf einer Palette stehend auf Rollen geliefert.

Folgende Funktionen sind bei jedem TRIGON® XXL serienmäßig integriert:

  • Kesselausführungen 230 V oder 400 V
  • STB (Sicherheitsthermostat)
  • eSTB (Abgasfühler)
  • Verriegelnder Eingang
  • Minimal-Gasdrucküberwachung (auf blockierenden Eingang)
  • 0–10 VDC Temperaturvorgabe oder Leistungsvorgabe
  • 0–10 VDC Leistungsbelastungsrückmeldung
  • OK/Alarmsignal
  • Freigabesignal 230 V (Erzeugersperre)
  • Bus-Verbindung für Erweiterungsregler
  • Zusätzlicher Rücklaufanschluss für Split System / Bypassbetrieb
  • 0–10 VDC Signal für Pumpensteuerung inkl. start/stop
  • Funktionen des Feuerungs- und Heizungs managers LMS
  • Anschlussmöglichkeit für:
    • Trinkwarmwasserfühler
    • Trinkwarmwasserthermostat
    • Trinkwarmwasserpumpe
    • Kesselpumpe
    • Außenfühler
    • Fühler hydraulischer Weiche

Zusätzliche Funktionserweiterungen können mit den Zubehör-Kits realisiert werden.

Elco Trigon XXL

Produktbeschreibung

Das Gerät zeichnet sich durch folgende Eigenschaften aus:

  • Edelstahlwärmetauscher
  • Hoher Modulationsgrad
  • sehr geringe Schadstoffemissionen durch Einsatz modernster Brennertechnologie (Pre Mix)
  • Raumluftunabhängige Betriebsweise möglich
  • Niedrige Abgastemperatur (Einsatz von Kunststoff-Abgasleitungen möglich)
  • Abgastemperaturüberwachung
  • Sehr wartungsfreundliche Konstruktion

Funktionsbeschreibung

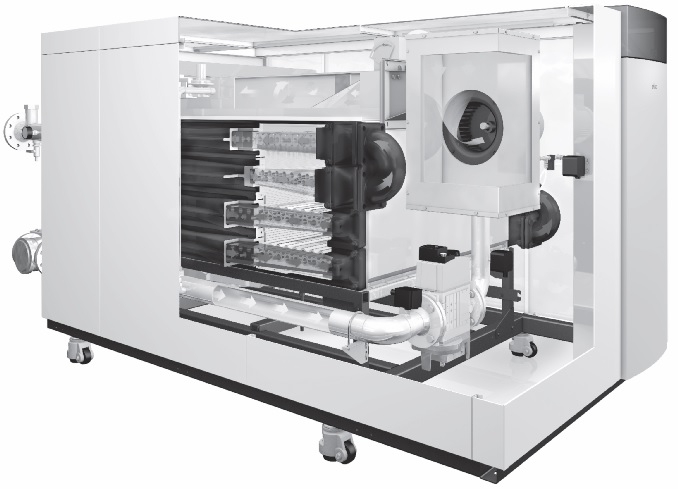

Der TRIGON® XXL ist ein modulierender Brennwertheizkessel. Der Feuerungsmanager passt die Modulation automatisch dem aktuellen Wärmebedarf des Heizsystems an. Dies geschieht indem der Feuerungsmanager die Gebläsedrehzahl laufend anpasst. Hierbei passt die Verbundregelung die Gasmenge der gewählten Gebläsedrehzahl an, um eine optimale Verbrennung und somit die bestmögliche Effizienz zu erzielen. Die entstandenen Abgase werden abwärts durch den Heizkessel geleitet, und auf der Rückseite in den Kaminanschluss geführt.

Der Rücklaufanschluss ist im unteren Bereich des Heizkessels angeordnet, dort wo die tiefste Abgas/Kesseltemperatur im Heizkessel auftritt. In diesem Bereich tritt Kondensation auf. Das Wasser wird aufwärts durch den ganzen Heizkessel transportiert, wo es oben im Brennerbereich wieder austritt (Vorlaufanschluss). Somit kann eine höchstmögliche Wärmeabgabe an das System erfolgen.

Dieses Prinzip bewirkt eine bestmögliche und äußerst effiziente Verbrennung.



Feuerungs- und Heizungsmanager LMS

Integriertes benutzerfreundliches Schaltfeld mit witterungsgeführtem, volldigitalisiertem Feuerungs- und Heizungsmanager LMS

  • Feuerungs- und Heizungsmanager in einer Elektronik vereint
  • Übersichtliches beleuchtetes Klartext-Display mit Status und Funktionsanzeigen
  • Voreingestellte Sollwerte, Heizprogramme
  • Automatische Umstellung zwischen Sommer- und Winterzeit
  • Individuelle Schaltprogramme für jeden Heiz- und Warmwasserkreis
  • Ferienprogramm, abgesenkter Sparbetrieb mit Frostschutz
  • Separate Betriebsartentasten für Heizung, Warmwasser, Handbetrieb und Emissionskontrolle
  • Ausfallsichere Programmuhr
  • Je Mischerkreis ein Raumgerät anschließbar
  • Aufheizoptimierung mit Schnellaufheizung
  • Integrierter Betriebsstundenzähler
  • Legionellenschutz-Schaltung (zur thermischen Desinfektion des Trinkwassers)
  • Kessel- und Anlagenfrostschutz
  • Programmierbarer Multifunktionsausgang für solare Warmwasserladung, Rücklauftemperaturanhebung oder Warmwasserzirkulationspumpe
  • Kaskadenregelung
  • BUS-System integration [Modbus, KNX, Bacnet, LON] mittles Gateway
