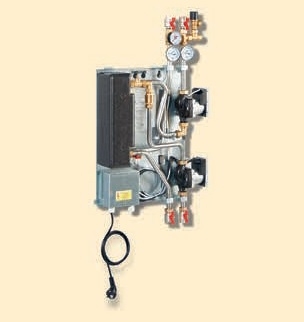

ETA-STM Systemtrennmodul



Zur Systemtrennung zweier Medien (z.B. Heizungswasser und Frostschutzgemisch) oder nicht diffusionsdichter Fußbodenkreise oder bei Anlagenteilen mit offenen Ausdehnungsgefäßen.

Freie Restförderhöhen Modul Primär
Fußbodenheizung 13 kW; 75/33 °C; 0,3 m³/h = 7,0 mWs
Radiatorenheizung 40 kW; 75/50 °C; 1,4 m³/h = 3,0 mWs

Freie Restförderhöhe Modul Sekundär
Fußbodenheizung 13 kW; 35/28 °C; 1,6m³/h = 2,2 mWs
Radiatorenheizung 40 kW; 65/45 °C; 1,7 m³/h = 1,5 mWs

Anschlusskugelhähne DN 20 (3/4") Innengewinde
Kunststoffhaube H=600 mm, B=400 mm, T=190 mm

Lieferumfang:
Das Modul wird als gesamte Einheit fertig vormontiert auf einer Montageplatte geliefert und beinhaltet:
Plattenwärmetauscher MicroPlate

Primärseitig:
Drehzahlgeregelte Hocheffizienzpumpe mit Rückschlagventil als Schwerkraftbremse, Edelstahlverrohrung flachdichtend,
Reaktionsschneller Clip-on-Temperaturfühler mit Edelstahlklammer zur Vorlauftemperaturerfassung

Sekundärseitig:
Hocheffizienzpumpe wahlweise für Differenz- oder Konstantdruckbetrieb und Entlüftungsfunktion WILO Yonos Para 15/6/SCU, Sicherheitsventil 3 bar und Anschlussmöglichkeit für ein Membranausdehnungsgefäß, Edelstahlverrohrung flachdichtend, Reaktionsschneller Clip-on-Temperatur fühler mit Edelstahlklammer zur Vorlauftemperaturerfassung

Regelung mit Schukostecker:
Komponenten im Inneren des Moduls sind bereits vorverkabelt.
CAN-Bus-Leitung L=10 m (lose beigepackt)
Regelung vorverdrahtet mit 4 frei verfügbaren Fühlereingängen und Vorbereitung für MBUS-Platine zum Visualisieren von Wärmemengenzählern mit geeigneter Schnittstelle
