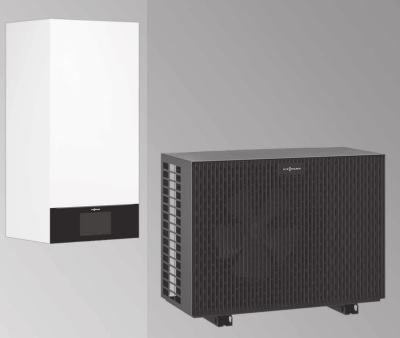

VIESSMANN Luft/Wasser-Wärmepumpe Vitocal 200-S AWB-M-E-AC 201.E NEV
Split-Ausführung
Wärmepumpe mit elektrischem Antrieb in Split-Ausführung mit Außen- und Inneneinheit
- Für Raumbeheizung/-kühlung und Trinkwassererwärmung
- Inneneinheit mit Wärmepumpenregelung, Hocheffizienz-Umwälzpumpe für den Sekundärkreis und 4/3-Wege-Umschaltventil und Bypass
- Mit eingebautem Heizwasser-Durchlauferhitzer
- Eingebauter 16 l Puferspeicher
- Typen ...NEV: Ohne Ausdehnungsgefäß
Farbe Inneneinheit: Vitopearlwhite
Farbe Außeneinheit: Vitosilber
Lieferumfang:
Komplette Wärmepumpe in Splitbauweise, bestehend aus Innen- und Außeneinheit
Inneneinheit
-
Eingebauter Verflüssiger
- Eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebauter Pufferspeicher 16 l
- Eingebautes Sicherheitsventil und Digital-Manometer
- Witterungsgeführte Wärmepumpenregelung mit Außentemperatursensor
- Eingebauter Volumenstromsensor
- Wandhalterung mit Standard Anschlussverrohrung
Außeneinheit
Mit Kältemittel-Betriebsfüllung (R32) bis zu 12 m einfacher Leitungslänge, Bördelanschlüssen, invertergesteuertem Verdichter, Umkehrventil, elektronischem Expansionsventil, Verdampfer und EC-Ventilator
Wärmepumpenregelung für witterungsgeführten Betrieb - 7-Zoll Farb-Touchdisplay mit Energiecockpit
- WLAN-Hotspot für lokalen Service ohne Internetverbindung
- Internetverbindung über WLAN
- Ansteuerung einer Zirkulationspumpe
- Ansteuerung eines Heizwasser-Durchlauferhitzers
- Kühlregelfunktion "active cooling"
- Integrierter Wärmemengenzähler
- Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
- Optimiertes Energiemanagement, z.B. in Verbindung mit Photovoltaikanlage, Stromspeichersystem
- Darstellung der Energieflüsse in ViCare App und ViGuide
Für die Heizkreise mit Mischer und die Optimierung der Eigenstromnutzung sind Erweiterungen/zubehöre erforderlich. | |
| Typ Volt | Nenn-Wärmeleistung (kW) bei Betriebspunkt A7/W35 bzw. A-7/W35 (nach EN 14511) | |
| | 6,1 | 8,0 | 10,1 | |
| | 5,1 | 7,0 | 7,9 | |
AWB-M-E-AC 201.E06 NEV
230 | Z022670
 | | | Best.-Nr. Energy |
AWB-M-E-AC 201.E08 NEV
230 | | Z022672
| | Best.-Nr. Energy |
AWB-M-E-AC 201.E10 NEV
230 | | | Z022674
| Best.-Nr. Energy |
Die Energieeffizienzklassen von Wärmeerzeugern liegen in einem Spektrum von G bis A+++.
Technische Daten:
| | Nenn-Wärmeleistung (kW) bei Betriebspunkt A7/W35 bzw. A-7/W35 (nach EN 14511) | |
| | 6,1 | 8,0 | 10,1 | |
| | 5,1 | 7,0 | 7,9 | |
| Leistungszahl (COP) bei A7 | 5,1 | 4,8 | 4,7 | |
| Leistungsbereich min/max A7 | 2,6 - 7,5 | 2,6 - 9,0 | 2,6 - 10,4 | kW |
| Vorlauftemperatur | 60 | 60 | 60 | °C |
| Kühlleistung | 6,4 | 6,7 | 8,8 | kW |
| Leistungszahl (EER) | 5,2 | 5,0 | 4,9 | |
| Kühl max. | 8,5 | 9,5 | 10,6 | kW |
| Schall-Leistungspegel Außen | 49 | 50 | 50 | dB(A) |
| Inneneinheit Breite | 450 | 450 | 450 | mm |
| Inneneinheit Höhe | 920 | 920 | 920 | mm |
| Inneneinheit Länge | 360 | 360 | 360 | mm |
| Inneneinheit Gewicht | 65 | 65 | 65 | kg |
| Außeneinheit Breite | 1080 | 1080 | 1080 | mm |
| Außeneinheit Höhe | 850 | 850 | 850 | mm |
| Außeneinheit Länge | 500 | 500 | 500 | mm |
| Außeneinheit Gewicht | 95 | 95 | 95 | kg |
| Abmessung Heißgasleitung | 12 | 16 | 16 | Ø mm |
| Abmessung Flüssigkeitsleitung | 6 | 6 | 6 | Ø mm |
Energieeffizienz  bei W35 | 185 | 193 | 192 | % |
| Energieeffizienz bei W55 | 125 | 130 | 128 | % |
5 Jahre Garantie durch Konnektivierung sichern!
Verbinden Sie die Regelung (über WLAN) mit dem Internet. Sie erhalten die ViCare App und
Viessmann gewährt Ihnen 5 Jahre Garantie unter Einhaltung der Garantiebedingungen.
Inbetriebnahme durch den Technischen Dienst der Viessmann Deutschland GmbH ist zwingend erforderlich.
Kältetechnische Installationen von Split-Luft/Wasser-Wärmepumpen dürfen laut Gesetzgeber nur durch zertifizierte Personen mit entsprechen dem Sachkundenachweis gemäß Chemikalien-Klimaschutzverordnung in der Fassung vom 02.07.2008 durchgeführt werden. Unterstützung bei der Installation durch zertifiziertes Viessmann Personal auf Anfrage.
Die Wärmepumpen verfügen über die neue Elektronikplattform Viessmann One Base, wodurch Produktupgrades auch bei bereits installierten Anlagen jederzeit möglich sind. Diese Upgrades können sowohl di eregelungsfunktionen erweitern als auch die Effizienz der Anlage steigern.
Im Laufe des Jahres stehen Produktupgrades zur Verfügung, sodass der beschriebene Funktionsumfang kontinuierlich erweiterbar ist. Hierfür die Wärmepumpen mit dem Internet verbinden und Software-Updates über ViGuide durchführen.
