VIESSMANN Luft/Wasser-Wärmepumpe Vitocal 250-A Typ AWO-E-AC-AF 251.A
Luft/Wasser-Wärmepumpen, Monoblock-Ausführung
Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne
Heizen und Kühlen
Wärmepumpe mit elektrischem Antrieb in Monoblock-Ausführung mit Außen- und Inneneinheit
- Für Raumbeheizung/-kühlung und Trinkwassererwärmung
- Monoblock-Inneneinheit mit Wärmepumpenregelung, Hocheffizienz-Umwälzpumpe für den Sekundärkreis, 4/3-Wege-Ventil, Sicherheitsgruppe
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher und Überströmventil
- Typen ...AF: Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne
Farbe Inneneinheit: Vitopearlwhite
Farbe Außeneinheit: Vitographite
Lieferumfang:
Komplette Wärmepumpe Vitocal 250-A in Monoblock-Ausführung, bestehend aus Innen- und Außeneinheit - Eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- Eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- Eingebauter Heizwasser-Durchlauferhitzer
- Eingebauter Pufferspeicher 16 l
- Eingebautes Sicherheitsventil und Digital-Manometer
- Witterungsgeführte Wärmepumpenregelung mit Außentemperatursensor
- Volumenstromüberwachung
- Wandhalterung, Standard Anschlussrohre
- Membran-Druckausdehnungsgefäß 18 l
- LAN-Anschluss-Erweiterung zur Integration in die Inneneinheit
Außeneinheit
- Invertergesteuerter Verdichter, 4-Wege-Umschaltventil, elektronisches Expansionsventil, Verdampfer, Verflüssiger und EC-Ventilator
- Mit Kältemittel-Betriebsfüllung R290
- Heizwasserfilter vor Verflüssiger
- Tragehilfe für Außeneinheit
- Ausführung AF: Mit integrierter elektrischer Begleitheizung für die Kondenswasserwanne
Wärmepumpenregelung für witterungsgeführten Betrieb - 7-Zoll Farb-Touchdisplay mit Energiecockpit
- WLAN-Hotspot für lokalen Service ohne Internetverbindung
- Internetverbindung über WLAN
- Ansteuerung einer Zirkulationspumpe
- Ansteuerung eines Heizwasser-Durchlauferhitzers
- Kühlregelfunktion "active cooling"
- Integrierte Energiebilanzierung
- Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
- Optimiertes Energiemanagement, z.B. in Verbindung mit Photovoltaikanlage, Stromspeichersystem
- Kaskadenschaltung für bis zu 5 Vitocal (ab Softwarestand ix15)
- Darstellung der Energieflüsse in ViCare App und ViGuide
Für die Heiz-/Kühlkreise mit Mischer und die Optimierung der Eigenstromnutzung sind Erweiterungen erforderlich. | |
| Typ Volt | Nenn-Wärmeleistung (kW) bei Betriebspunkt 7/W35 bzw. A-7/W35 (nach EN 14511) | |
| | 7,3 | 8,1 | 8,5 | 9,0 | |
| | 9,7 | 11,1 | 11,7 | 12,3 | |
AWO-E-AC-AF 251.A10
400 | Z029984
 | | | | Best.-Nr.
Energy |
AWO-E-AC-AF 251.A13
400 | | Z029985
| | | Best.-Nr.
Energy |
AWO-E-AC-AF 251.A16
400 | | | Z029986
| | Best.-Nr.
Energy |
AWO-E-AC-AF 251.A19
400 | | | | Z029987
| Best.-Nr.
Energy |
Die Energieeffizienzklassen von Wärmeerzeugern liegen in einem Spektrum von G bis A+++.

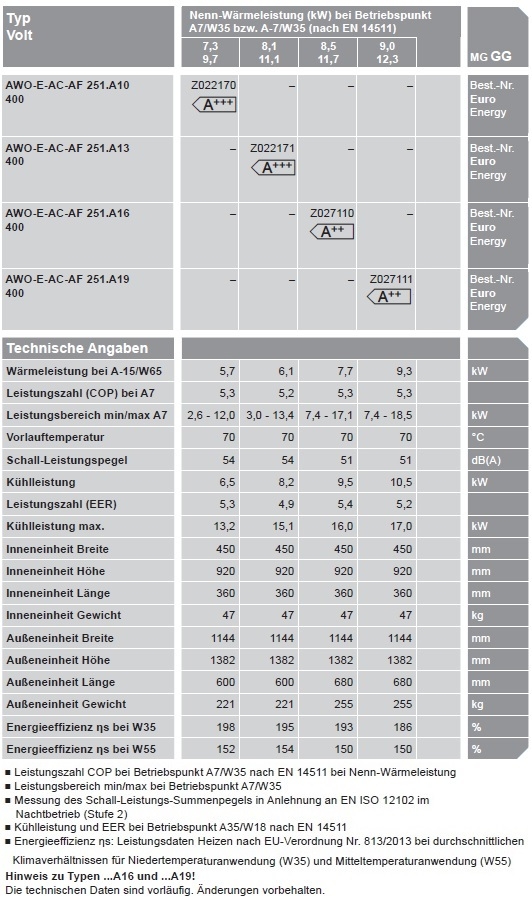

Technische Daten:
| | Nenn-Wärmeleistung (kW) bei Betriebspunkt A7/W35 bzw. A-7/W35 (nach EN 14511) | |
| | 7,3 | 8,1 | 8,5 | 9,0 | |
| | 9,7 | 11,1 | 11,7 | 12,3 | |
| Leistungszahl (COP) bei A7 | 5,3 | 5,2 | 5,3 | 5,3 | |
| Leistungsbereich min/max A7 | 2,6 - 12,0 | 3,0 - 13,4 | 7,4 - 17,1 | 7,4 - 18,5 | kW |
| Vorlauftemperatur | 70 | 70 | 70 | 70 | °C |
| Schall-Leistungspegel Außen | 49 | 50 | 48 | 48 | dB(A) |
| Kühlleistung | 6,5 | 8,2 | 9,5 | 10,5 | kW |
| Leistungszahl (EER) | 5,3 | 4,9 | 5,4 | 5,2 | |
| Kühl max. | 13,0 | 15,1 | 16,8 | 18,7 | kW |
| Inneneinheit Breite | 450 | 450 | 450 | 450 | mm |
| Inneneinheit Höhe | 920 | 920 | 920 | 920 | mm |
| Inneneinheit Länge | 360 | 360 | 360 | 360 | mm |
| Inneneinheit Gewicht | 47 | 47 | 47 | 47 | kg |
| Außeneinheit Breite | 1144 | 1144 | 1144 | 1144 | mm |
| Außeneinheit Höhe | 1382 | 1382 | 1382 | 1382 | mm |
| Außeneinheit Länge | 600 | 600 | 680 | 680 | mm |
| Außseneinheit Gewicht | 221 | 221 | 257 | 257 | kg |
Energieeffizienz  bei W35 | 197 | 195 | 190 | 191 | % |
| Energieeffizienz bei W55 | 152 | 154 | 153 | 152 | % |
- Leistungszahl COP bei Betriebspunkt A7/W35 nach EN 14511 bei Nenn-Wärmeleistung
- Leistungsbereich min/max bei Betriebspunkt A7/W35
- Messung des Schall-Leistungs-Summenpegels in Anlehnung an DIN EN 12102-1:2023 und DIN EN ISO 3744:2011 im ErP-Punkt C gemäß DIN EN 14825 mit den Betriebsbedingungen A7/W55
- Kühlleistung und EER bei Betriebspunkt A35/W18 nach EN 14511
- Energieeffizienz : Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 bei durchschnittlichen Klimaverhältnissen für Niedertemperaturanwendung (W35) und Mitteltemperaturanwendung (W55)
5 Jahre Garantie durch Konnektivierung sichern!
Verbinden Sie die Regelung (über WLAN) mit dem Internet. Sie erhalten die ViCareApp und Viessmann gewährt Ihnen 5 Jahre Garantie unter Einhaltung der Garantiebedingungen.
Hinweis!
Die in der Wärmepumpenregelung integrierte Energiebilanzierung erfüllt die Anforderung des Förderprogramms in DE und des EEWärmeG.
Für den Betrieb von mehreren geregelten Heiz-/Kühlkreisen hinter den Heizwasser-Pufferspeicher ist ein gesonderter Heiz-/Kühlwasser-Pufferspeicher erforderlich.
- Die Wärmepumpen verfügen über die neue Elektronikplattform Viessmann One Base, wodurch Produktupgrades auch bei bereits installierten Anlagen jederzeit möglich sind. Diese Upgrades können sowohl die Regelungsfunktionen erweitern als auch die Effizienz der Anlage steigern.
Im Laufe des Jahres stehen Produktupgrades zur Verfügung, sodass der beschriebene Funktionsumfang kontinuierlich erweiterbar ist. Hierfür die Wärmepumpen mit dem Internet verbinden und Software-Updates über ViGuide durchführen. Inbetriebnahme durch den Technischen Dienst der Viessmann Deutschland GmbH ist zwingend erforderlich.
